| 流體 |
空氣 |
| 環境及流體溫度 |
最高50℃ |
| 潤滑 |
不需要 |
| 手動操作 |
不鎖定型 |
| 抗沖擊/振動能力 |
30G/5G（8.3-2000HZ) |
| 密封 |
防灰塵 |
| 電磁線圈規格 | ||
| 接電方式 |
(G)出線式,(D)DIN插座式 |
|
| 標準電壓 |
交流110V,220V(50HZ) 直流12V,24V |
|
| 容許電壓變動范圍 |
額定電壓的-10%～+10% |
|
| 絕緣及保護 |
B級或相同的等級(130℃) |
|
| 功率消耗 |
交流 |
起動5.6VA,持續4.5VA |
|
直流 |
1.8W |
|
注： 如需要潤滑，請用透平1號油***VG32。另有非標準電壓可供選擇。

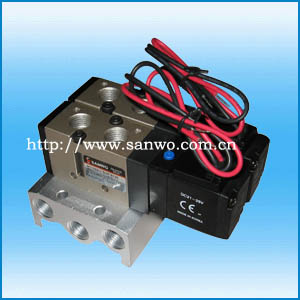

SVF3130及SVF3230采用選進的橡膠硫化整體閥芯，減少了密封圈子位移及雙重磨擦，提高了同心度。
|
型號 |
規格 |
|||||||
|
位置數 |
電磁線圈 |
操作壓力范圍 |
反應時間 |
最高操作頻 |
接管口徑 |
有效斷面積 |
重量 |
|
|
Mpa |
（毫秒） |
率（次/秒） |
mm2(CV值) |
(kg) |
||||
|
SVF3130-□△-02 |
2 |
單線圈 |
0.15-0.9 |
30或以下 |
5 |
(1/4) |
18(1.0) |
0.2 |
|
SVF3230-□△-02 |
2 |
雙線圈 |
0.1-0.9 |
30或以下 |
5 |
18(1.0) |
0.27 |
|
|
SVF3330-□△-02 |
3 |
雙（中央封閉） |
0.15-0.9 |
50或以下 |
3 |
14.4(0.8) |
0.42 |
|
|
SVF3430-□△-02 |
3 |
雙（中央卸壓） |
0.15-0.9 |
50或以下 |
3 |
14.4(0.8) |
0.42 |
|
|
SVF3530-□△-02 |
3 |
雙（中央加壓） |
0.15-0.9 |
50或以下 |
3 |
14.4(0.8) |
0.42 |
|
注：
1）型號中□--代表使用電壓：3=110VAC 4=220VAC 5=24VDC 6=12VDC 8=24VAC
2）型號中△--代表接電方式：
G=直接出線式（300MM長）
D=DIN插座式
DZ=DIN插座式，帶指示燈及浪涌電壓吸收器
如要鎖定型手動操作，請?jiān)诮与姺绞胶蠹覤，例：GB，DB，DZB等。
訂貨舉例：
1）需要5通2位單線圈電磁閥，電壓12VDC，出線式，正確型號：SVF3130-6G-02
2）需要5通3位（中央加壓），電壓220VAC，出線式，正確型號：SVF3530-4G-02
電磁頭型號：SVF3-□△
